Automobiļu elektronikas testa risinājumi

LISUN piegādāt testēšanas instrumentus un risinājumus automobiļu elektronikai. Testa risinājumi ietver Integrētā sfēras un spektroradiometra sistēma, CIE A-α tipa goniofotometra sistēma IES & LTD atbilstoši GB, SAE, JIS un ECE, EMS-ISO7637 Daudzfunkcionāla imunitātes pārbaudes sistēma automobiļu elektronikai, EMI uztvērēja sistēma saskaņā ar EN55015 un CISPR15-2018, IP9K ūdensizturības tests un Ieejamā putekļu necaurlaidīgā testa kamera saskaņā ar IEC60529 un Temperatūras un mitruma pārbaudes kamera.

1. Fotometriskā, kolorimetriskā, elektrības un mirgošanas pārbaudes sistēma

Integrējošā sfēra un spektroradiometra pārbaudes sistēma ir paredzēta atsevišķu LED un LED apgaismojuma produktu gaismas mērīšanai. Gaismas diodes kvalitāte jāpārbauda, pārbaudot tās fotometriskos, kolorimetriskos un elektriskos parametrus. Saskaņā ar CIE127-1997, IES LM-79-08 un IES LM-80-08, tā iesaka izmantot masīva spektroradiometru ar integrējošu sfēru, lai pārbaudītu SSL produktus.

pasākumi:
• Kolorimetriskā: krāsainības koordinātas, CCT, krāsu attiecība, maksimālais viļņa garums, puse joslas platums, dominējošais viļņa garums, krāsu tīrība, CRI, CQS, TM-30 (Rf, Rg), spektra tests
• Fotometrisks: gaismas plūsma, gaismas efektivitāte, starojuma jauda, EEI, energoefektivitātes klase, zīlītes plūsma, zīlītes plūsmas efektivitāte, zīlītes faktors, cirtopiskā plūsma, PAR un PPF (tikai LMS-9000B/LMS-7000 var pārbaudīt PAR un PPF)
• Elektrība: spriegums, strāva, jauda, jaudas koeficients (opcija: VF, IF, VR, IR), harmonika (tikai LS2010 var pārbaudīt harmoniku)
• LED optiskās apkopes tests: plūsmas VS laiks, CCT VS laiks, CRI VS laiks, jauda VS laiks, jaudas koeficients VS laiks, pašreizējais VS laiks un plūsmas efektivitāte VS laiks.

The LSRF-3 ir aprīkots ar A klases ātru fotometrisko zondi, tāpēc paraugu ņemšanas ātrums ir līdz 100kHz. Tas pilnībā atbilst BASIC, Energy Star V2.1, IEC-Pst, CA CEC, ASSIST, CIE SVM, IEEE Std 1789 uc standartu prasībām.

LPCE-2(LMS-9000) Augstas precizitātes spektroradiometra integrējošās sfēras sistēma

LMS-6000 Pārnēsājams CCD spektroradiometrs

LSRF-3 Lampas palaišana, palaišanas laiks un mirgošanas pārbaudes sistēma

LS-ELF 2D video spilgtuma mērītājs

2. Goniofotometriskā sistēma automobiļu un signāllampām

The Goniofotometrs ir CIE A-α tips. Tas ir saskaņā ar GB, SAE, JIS, ECE standartiem un tā tālāk. The LSG-1950 ir standarta versijas goniofotometrs automobiļu un signāllampu testēšanai, kas ir piemērots lielajam automobiļu apgaismojuma uzņēmumam. The LSG-1950S ir ekonomiska versija, kas piemērota nelielai satiksmes apgaismojuma fabrikai.

LSG-1950 Goniofotometrs automobiļu un signāllampām

LSG-1950S Goniofotometrs satiksmes signālu spuldzēm

3. Objekta krāsas un spīduma pārbaude

HSCD-860 Pārnēsājams spektrofotometrs (augstas precizitātes atstarošana)

CHTR-100 Atstarošanas/transmisijas pārbaudes kamera

HM-700 Miglas mērītājs un spektrofotometrs (caurlaidība)

4. EMC testēšana automobiļu elektronikai

Elektrības un radiofrekvenču traucējumi rodas normālas daudzu transportlīdzekļu aprīkojuma vienību darbības laikā. Tie tiek ģenerēti plašā frekvenču diapazonā un var tikt izplatīti borta elektroniskajām ierīcēm un sistēmām, izmantojot vadīšanu, savienojumu vai starojumu.

Pēdējos gados transportlīdzekļu dizainā ir ieviests arvien vairāk elektronisku ierīču dažādu funkciju kontrolei, uzraudzībai un parādīšanai. Jāņem vērā elektriskā un elektromagnētiskā vide, kurā šīs ierīces darbojas, un jo īpaši traucējumi, kas rodas pašā transportlīdzekļa elektrosistēmā. Šādi traucējumi var izraisīt elektroniskā aprīkojuma degradāciju (īslaicīgu darbības traucējumu vai pat neatgriezeniskus bojājumus). Turklāt “sliktākās” situācijas parasti ir tās, kas rodas no traucējumiem, ko transportlīdzekļa iekšienē rada, piemēram, aizdedzes sistēmas, ģeneratoru un ģeneratoru sistēmas, elektromotori un izpildmehānismi.

Standarti
Transportlīdzekļu imunitāte pret starojuma traucējumiem:
ISO11451
Komponentu imunitāte pret starojuma traucējumiem:
ISO11452 , GB/T17619
Komponentu imunitāte pret vadītiem traucējumiem:
ISO7637, GB / T21437
Noturība pret elektrostatisko izlādi (ESD) transportlīdzeklim un sastāvdaļām:
ISO10605, GB/T19951

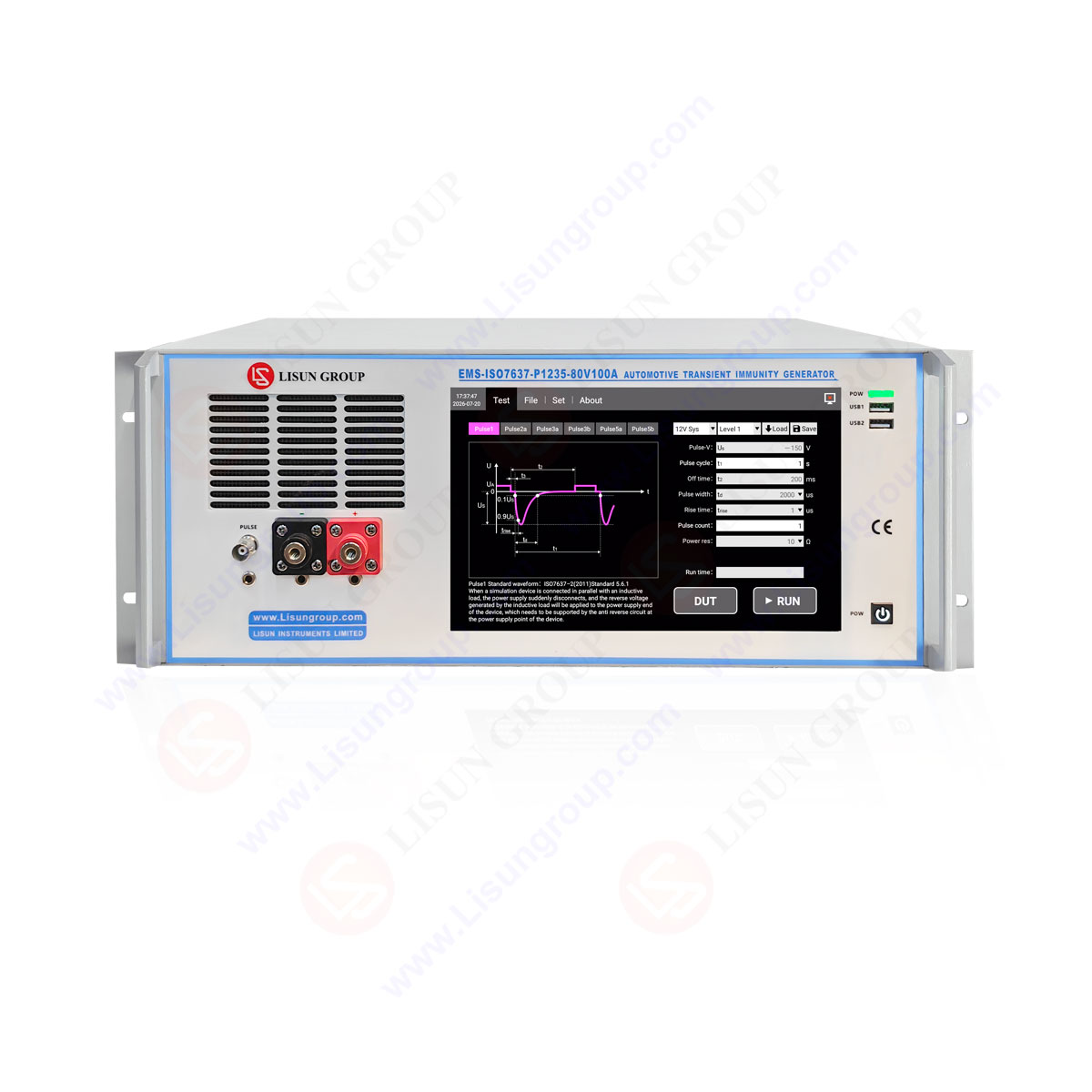

EMS-ISO7637 ISO 7637-2 automobiļu īslaicīgo traucējumu imunitātes ģenerators (viss vienā)

RFCI61000-6 RF vadītās imunitātes pārbaudes sistēma

ESD61000-2 ESD simulatora ieroči

EMI-9KB EMI uztvērēja testa sistēma

5. Izolācijas degšanas un uzliesmojamības tests

ZRS-4H Automašīnas salona materiālu degšanas testeris

HVR-LS Horizontāla vertikāla liesmas pārbaudes kamera

RSY-LT IEC 60695-2-20 karstās stieples aizdedzes testeris

RSB-WC Vadu un kabeļu liesmas testa kamera

6. IP ūdensizturīgs un putekļu necaurlaidīgs tests un IK trieciena tests

IP ūdensizturīgs testeris ir saskaņā ar IEC60529, IEC60598, IEC60335 un IEC 60034-5:2000. The JL-X ietver šādas pārbaudes pakāpes: IPX1, IPX2, IPX3, IPX4, IPX5, IPX6, IPX7 un IPX8 (skatiet 51. IEC60529). LISUN piegādājiet ūdensnecaurlaidīgu testa kameru, kuras iekšējais izmērs ir lielāks par 2 * 2 * 2 m.

IP putekļu necaurlaidīga testa kamera SC-015 ir saskaņā ar IEC60529, GB2423.37-89 (L tests: putekļu pārbaudes metodes), GB 4208-93 aizsargapvalka klase (IP kods), GB/T 4942.2-93 (zemsprieguma aparāta aizsargapvalka klase), GB 7000.1-1996, GB 7001-1986 (lampu aizsargkorpusa klase), DIN40050 un IP5K0. The SC-015 tiek izmantots LED vai citos gaismekļos IP5X un IP6X testam. LISUN piegādājiet putekļu necaurlaidīgu testa kameru, kuras iekšējais izmērs ir lielāks par 2 * 2 * 2 m.

IK reitingi ir definēti kā IKXX, kur "XX" ir skaitlis no 00 līdz 10, kas norāda aizsardzības pakāpi, ko nodrošina korpusi (ieskaitot gaismekļus) pret ārējām mehāniskām ietekmēm. Dažādie IK vērtējumi attiecas uz korpusa spēju izturēt trieciena enerģijas līmeni, ko mēra džoulos (J). IEC 62262 nosaka, kā korpuss ir jāuzstāda testēšanai, nepieciešamie atmosfēras apstākļi, testa triecienu daudzums un sadalījums un trieciena āmurs, kas jāizmanto katram IK novērtējuma līmenim. IK tests attiecas uz apgaismojuma gaismekļu testu saskaņā ar IEC60598 (GB7000) Un IEC60068-2-75 (GB2423.55).
